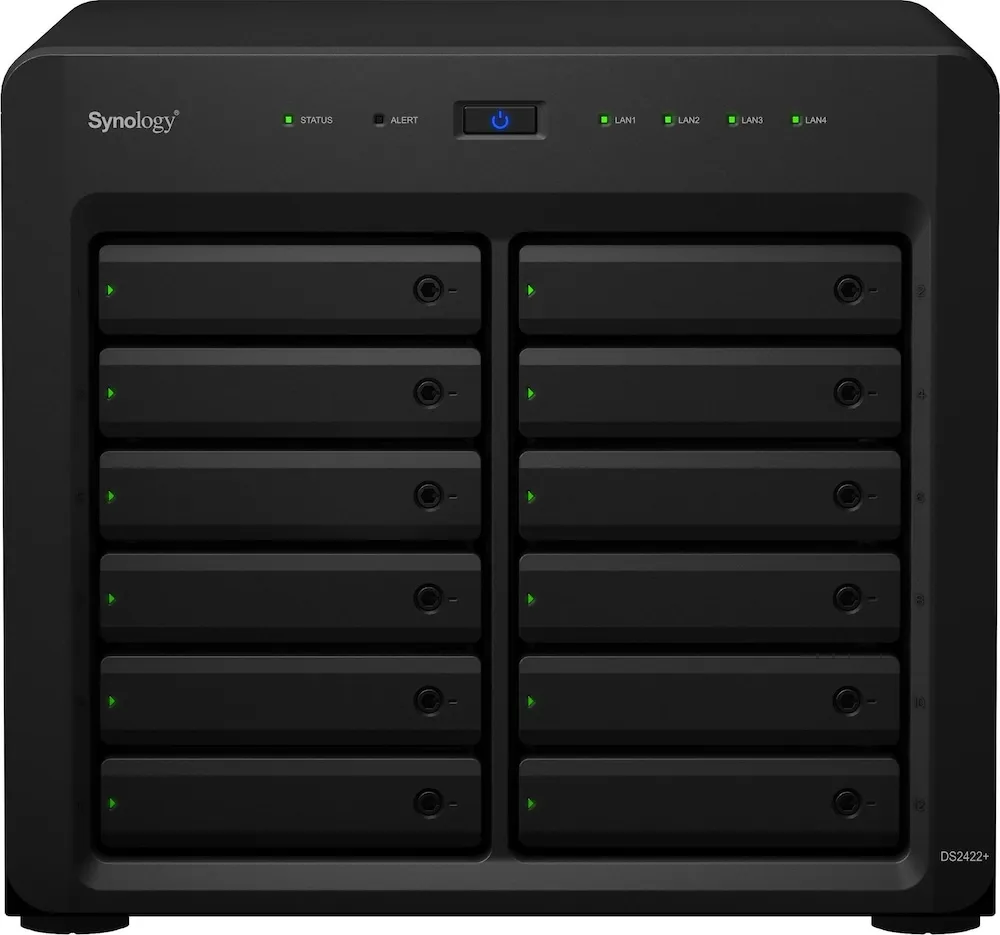

Synology DS2422+ — это мощное NAS-устройство для хранения данных, которое отлично подойдет как для профессионального использования, так и для энтузиастов. В данной статье мы подробно рассмотрим процесс сборки, установки комплектующих и настройки системы хранения данных.
Комплектующие
- Synology DS2422+ — основное устройство.

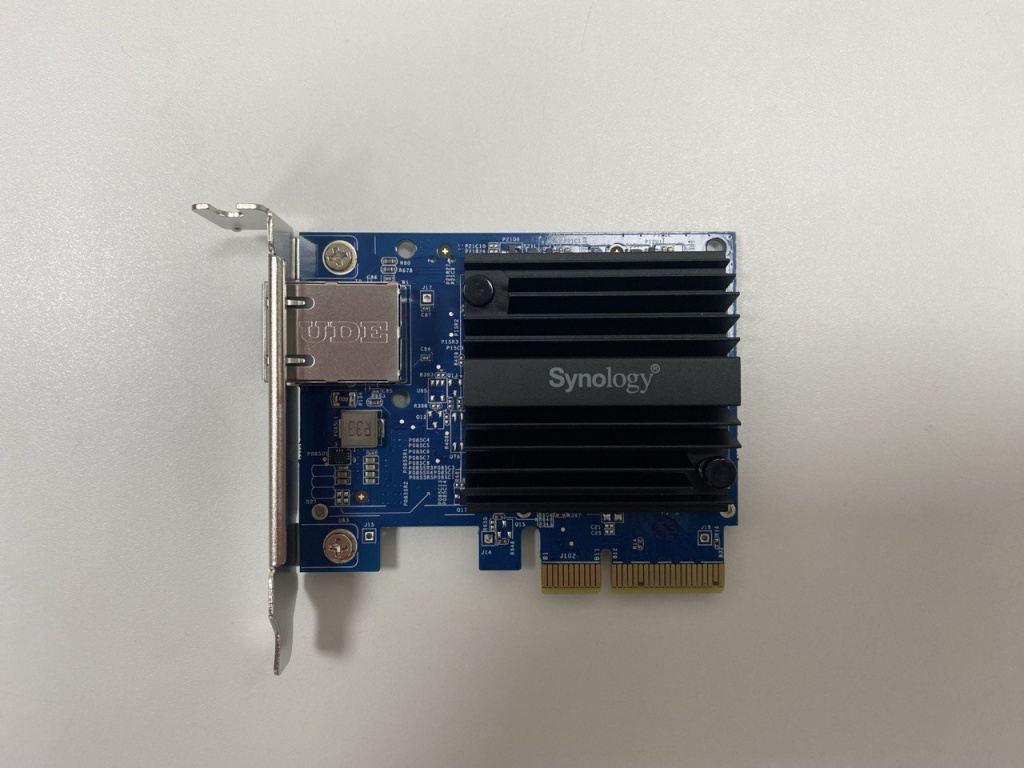

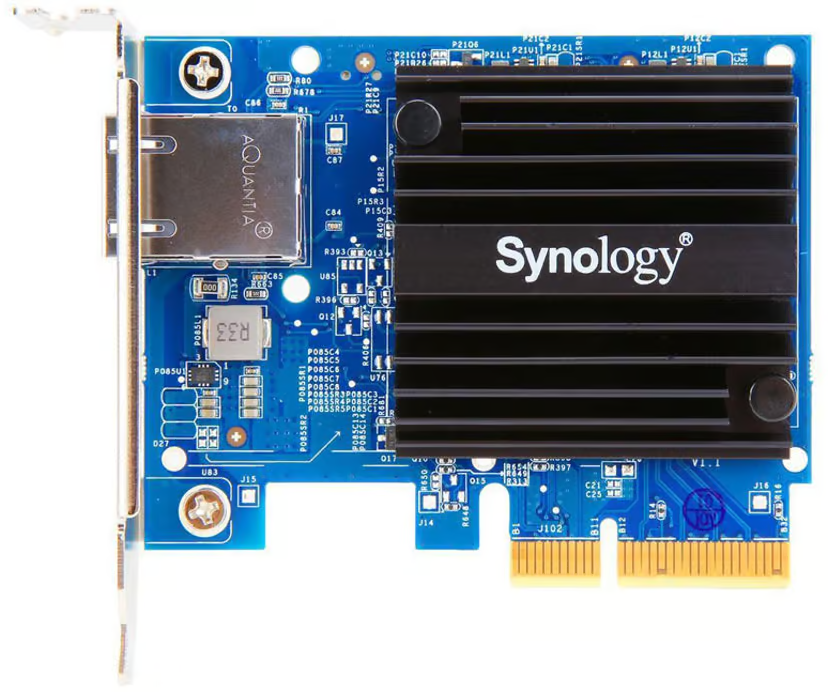

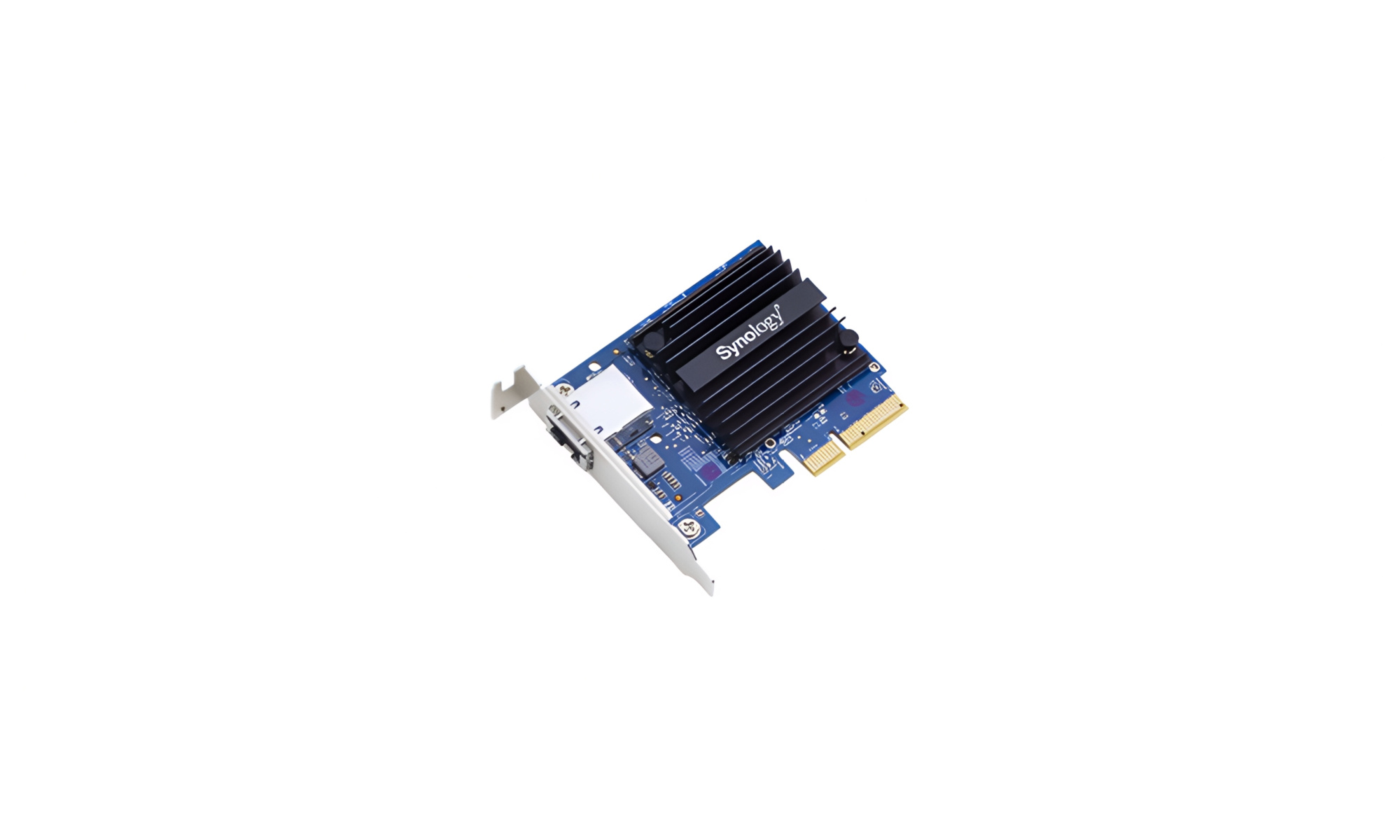

- Карта расширения Synology E10G18-T1 — для подключения по 10GbE.
- Оперативная память D4ES02-8G (2 модуля по 8 ГБ).

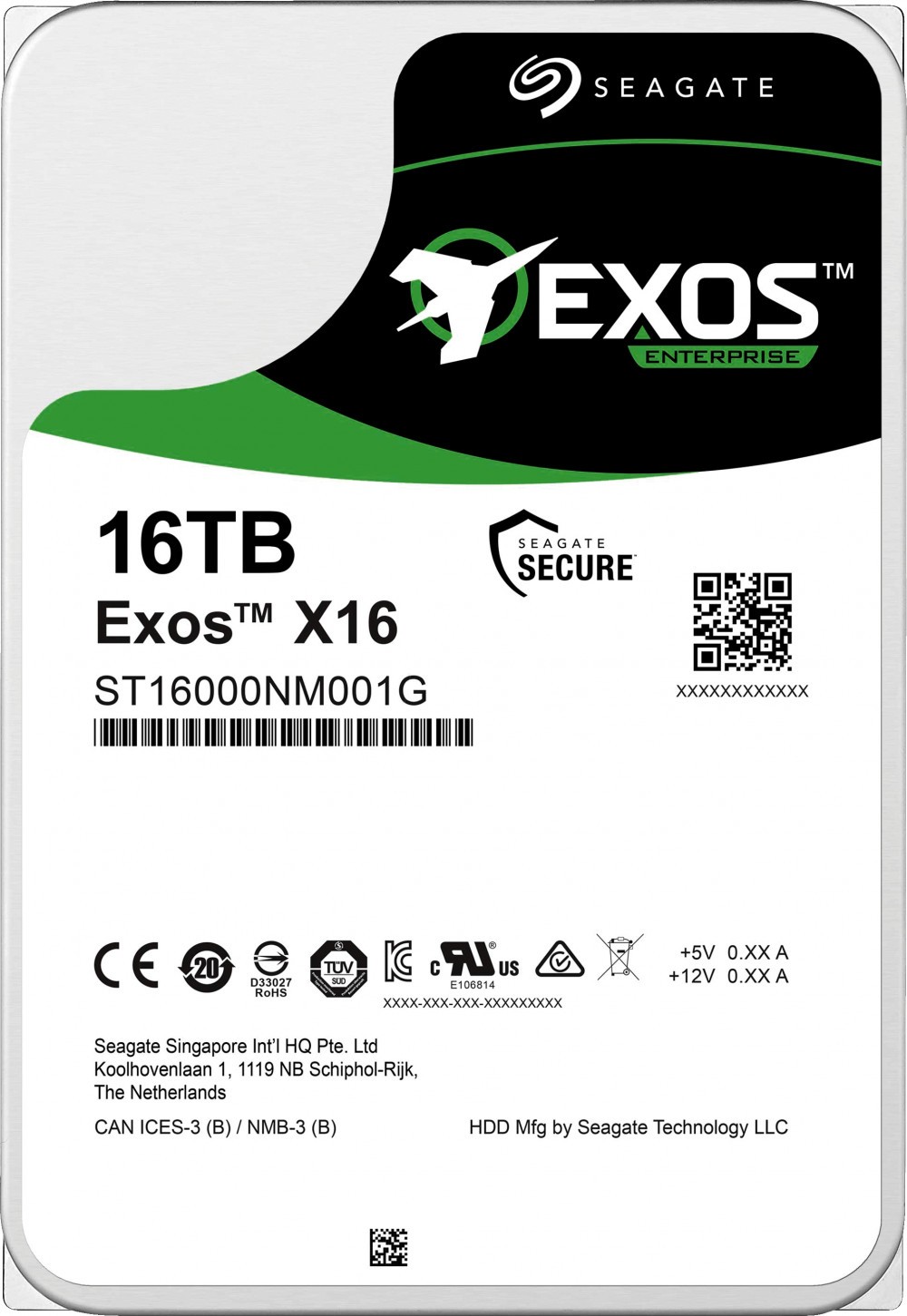

- Жесткие диски Seagate Exos X18 ST16000NM001G — 12 штук объемом 16 ТБ каждый.

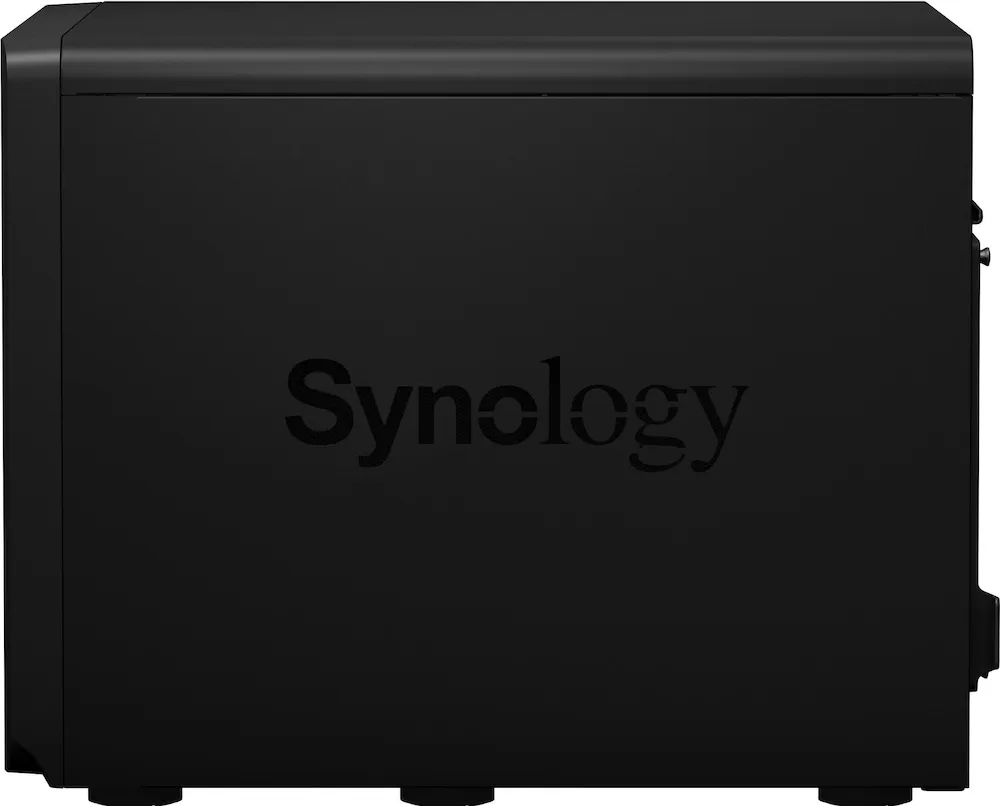

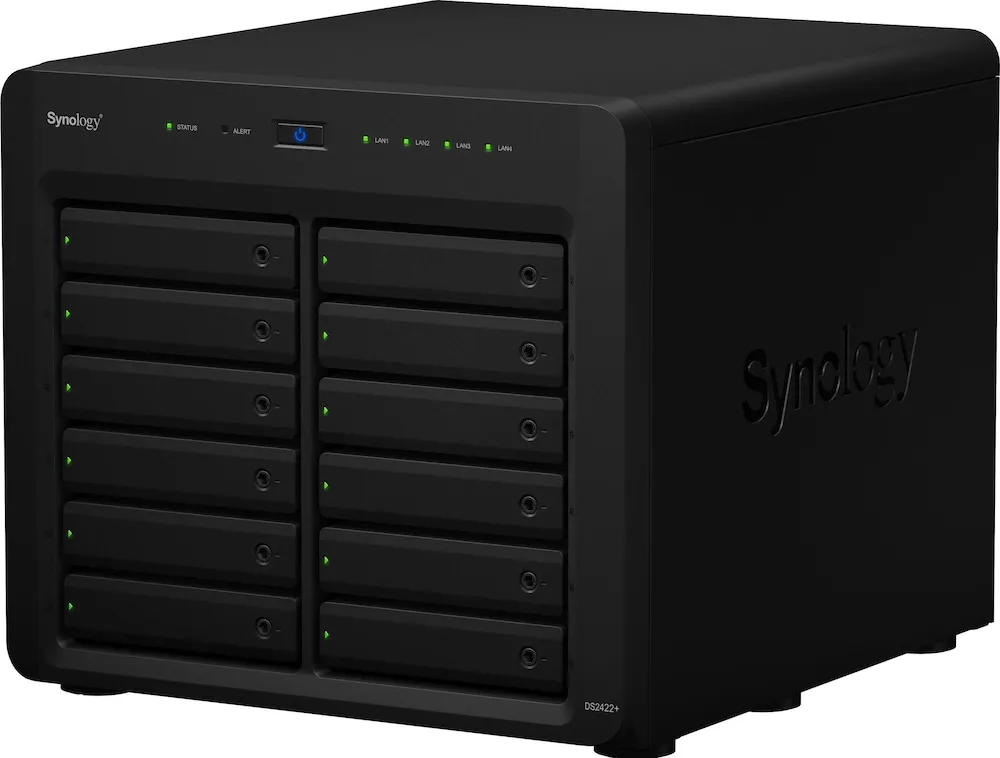

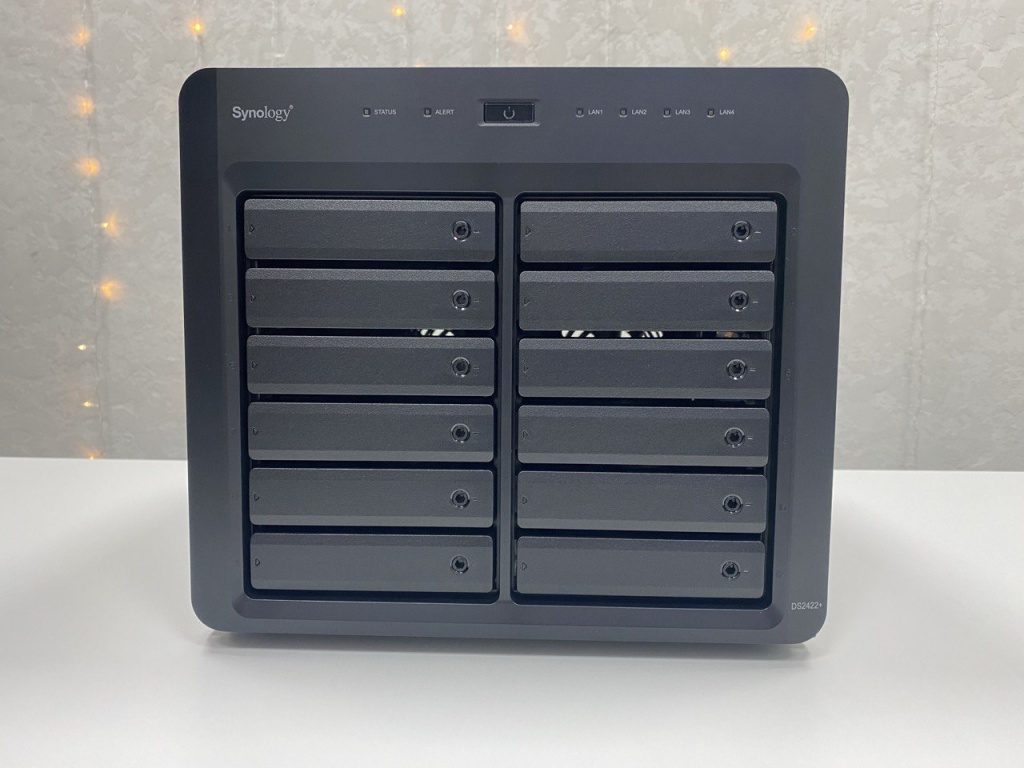

Этап 1: Подготовка Synology DS2422+
Перед началом работы убедитесь, что устройство отключено от электросети. Осмотрите корпус, ознакомьтесь с расположением отсеков для дисков и слотов для установки комплектующих.
Этап 2: Установка модулей оперативной памяти
- Откройте крышку корпуса.
- Найдите слоты для оперативной памяти.
- Осторожно установите модули D4ES02-8G в свободные слоты, защелкнув их до щелчка.
- Закройте крышку корпуса.
Примечание: Проверьте, что модули установлены плотно и корректно.

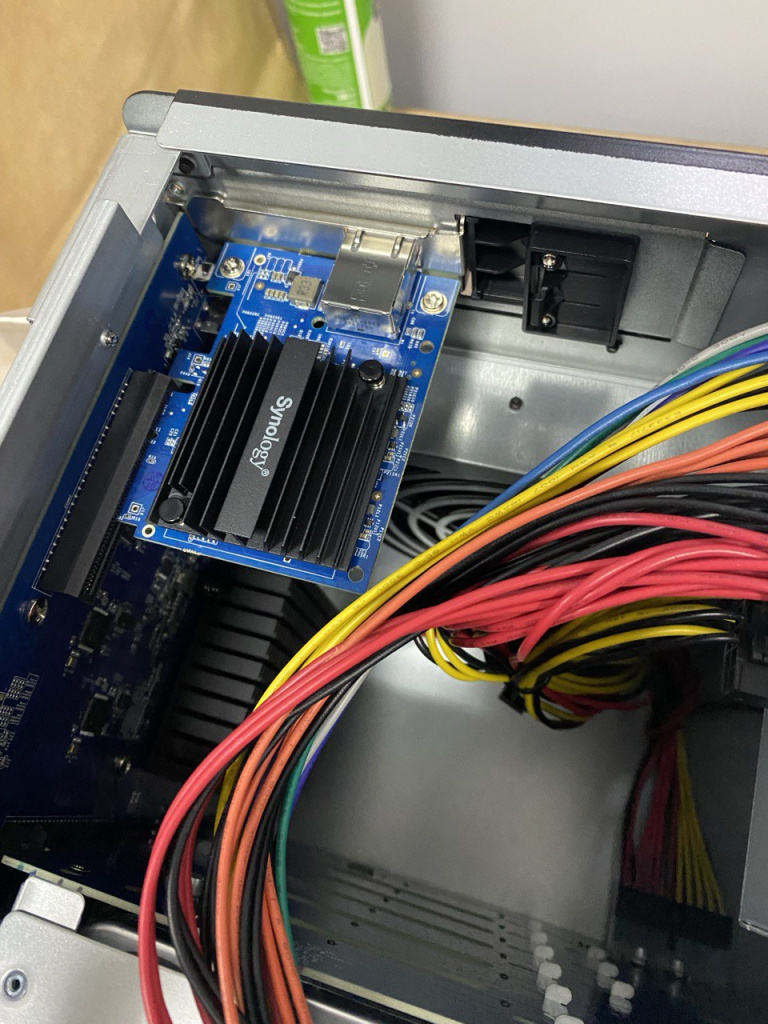

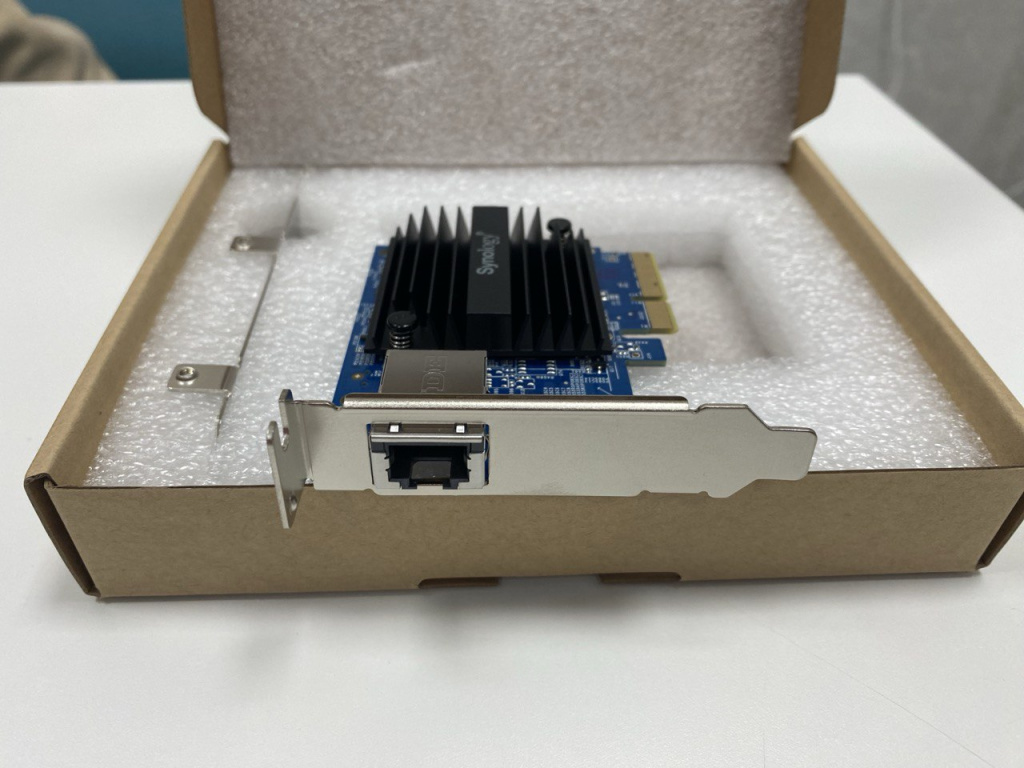

Этап 3: Установка карты расширения E10G18-T1

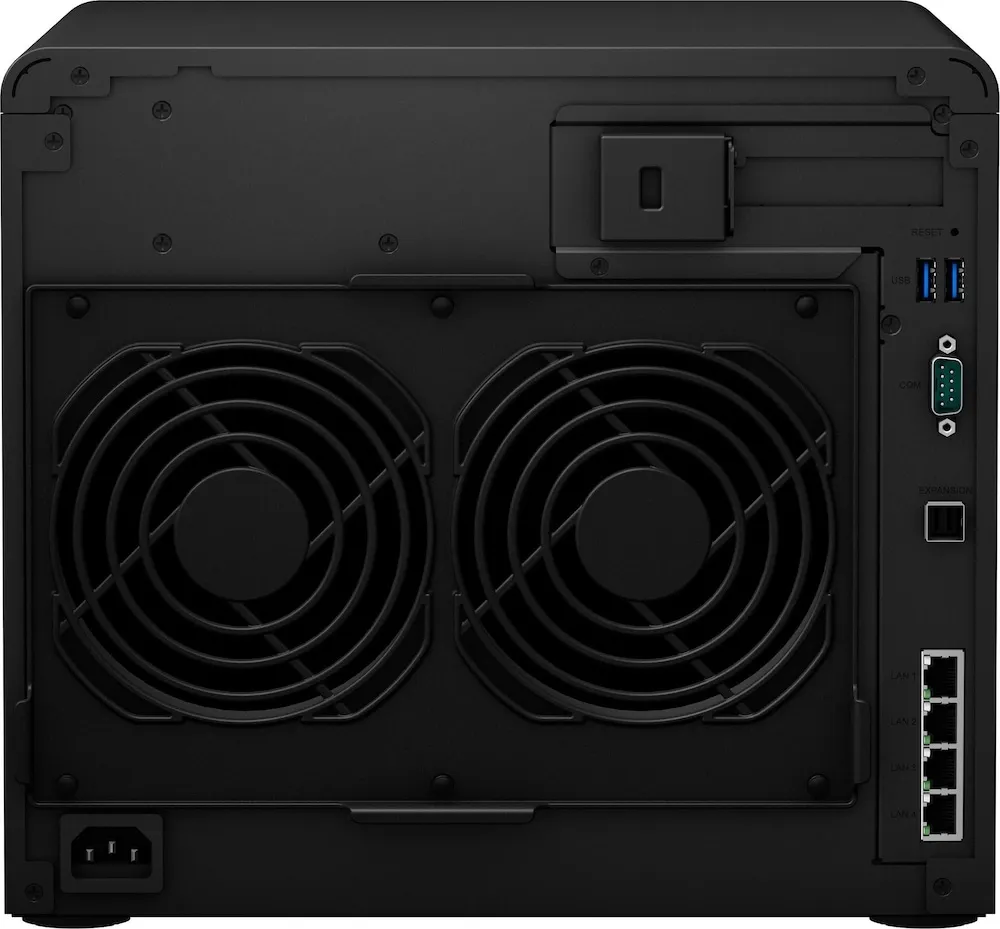

- Открутите заглушку слота PCIe на задней панели.
- Вставьте карту E10G18-T1 в слот PCIe.
- Зафиксируйте карту с помощью крепежного винта.
- Закройте корпус устройства.

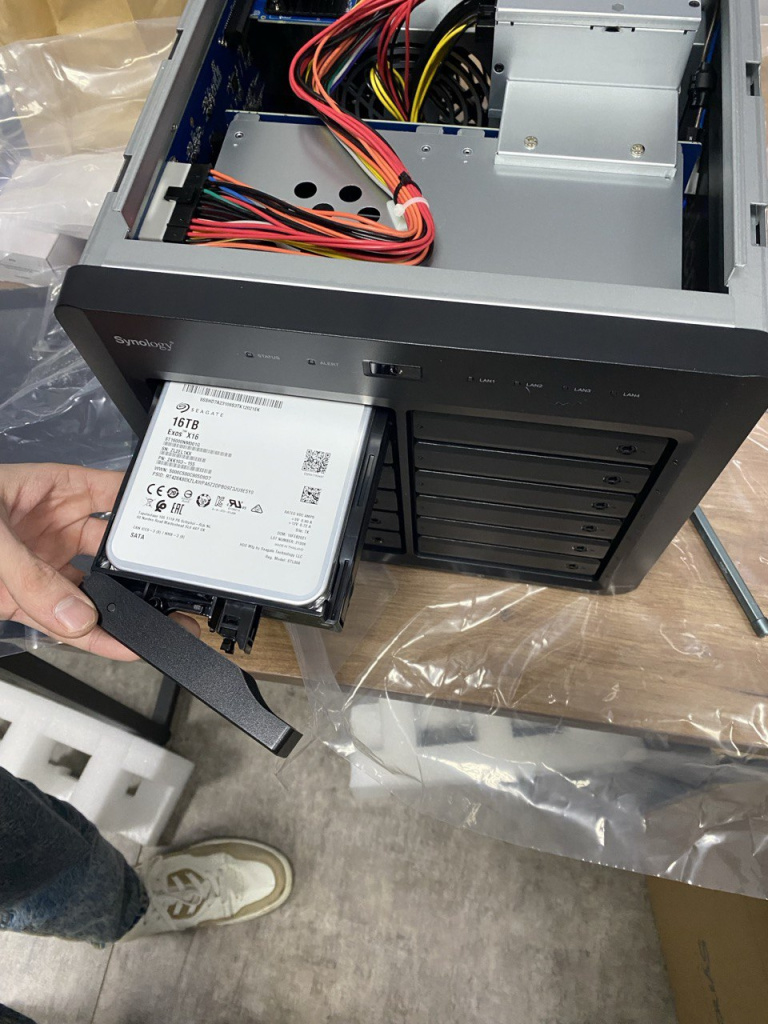

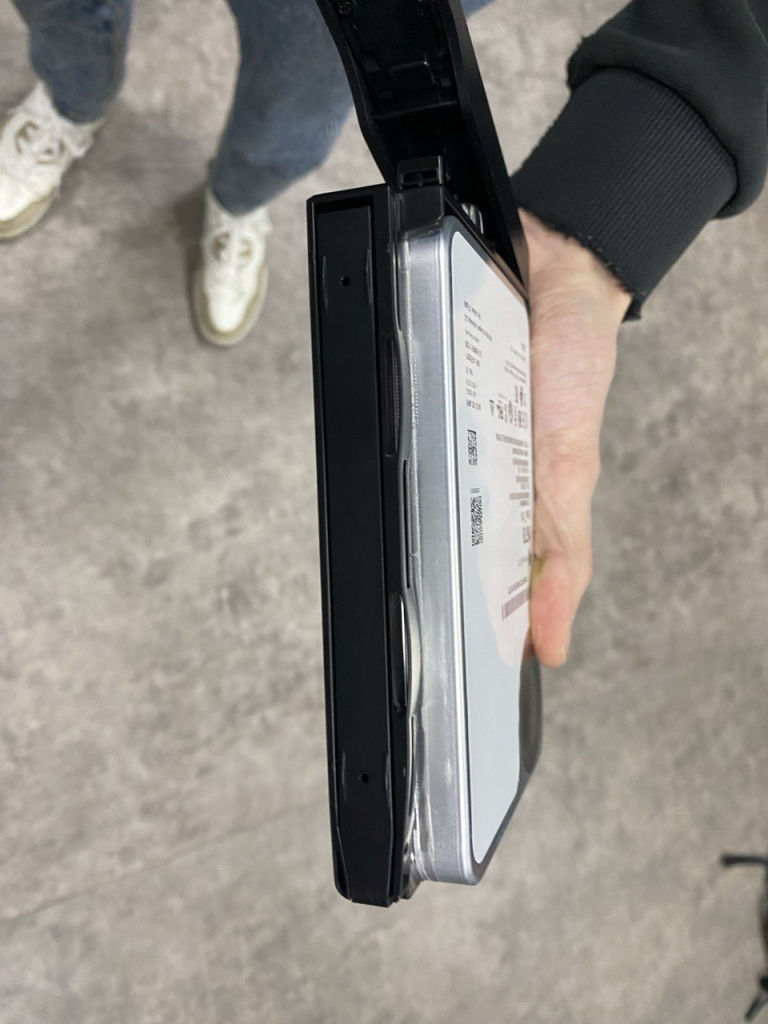

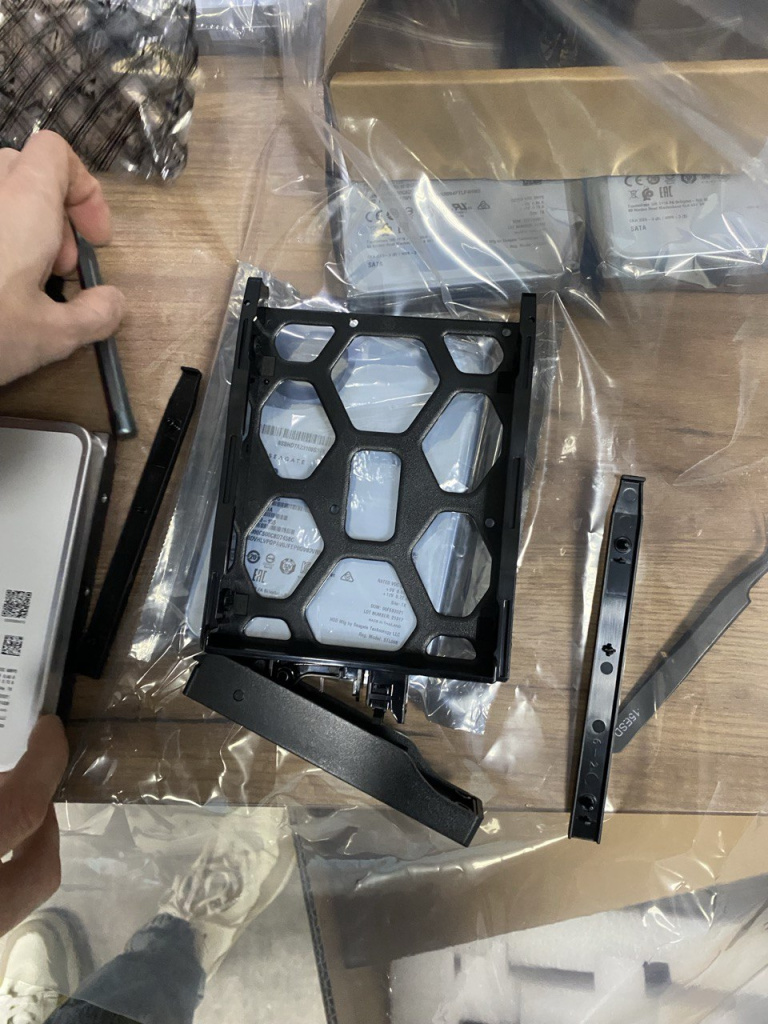

Этап 4: Подготовка и установка жестких дисков
- Возьмите колодки для дисков из комплекта Synology DS2422+.
- Установите каждый диск ST16000NM001G в отдельную колодку, следуя направлениям стрелок.
- Зафиксируйте диски защелками на колодках.
- Вставьте заполненные колодки в отсеки NAS до полного защелкивания.

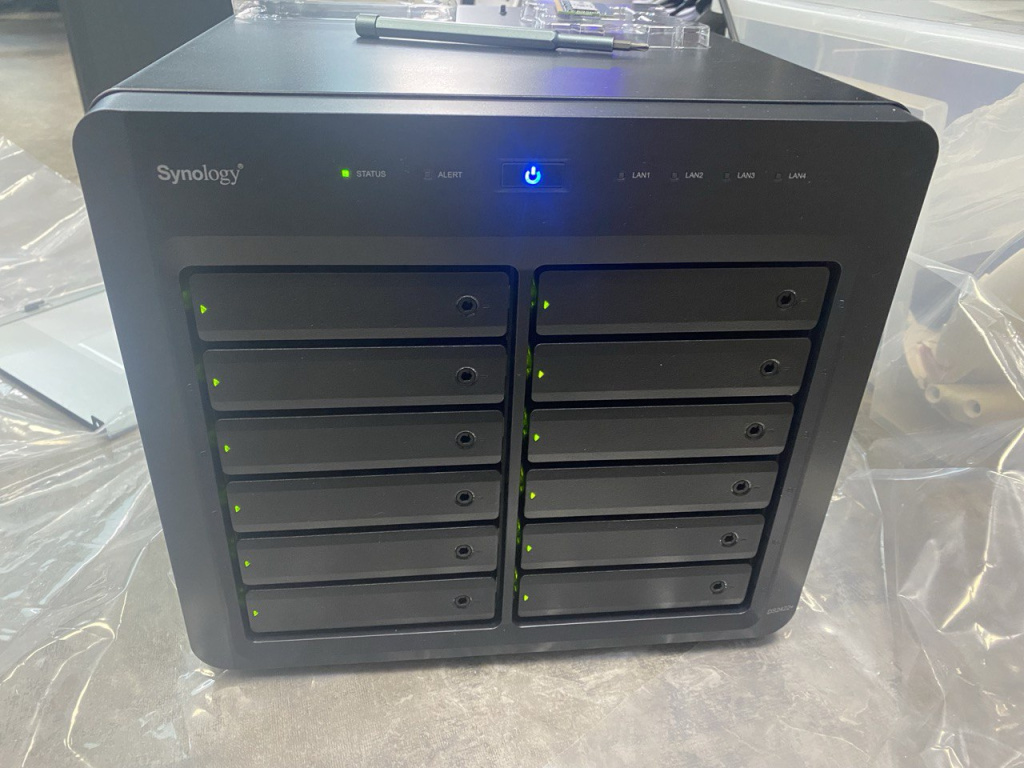

Этап 5: Подключение и запуск устройства

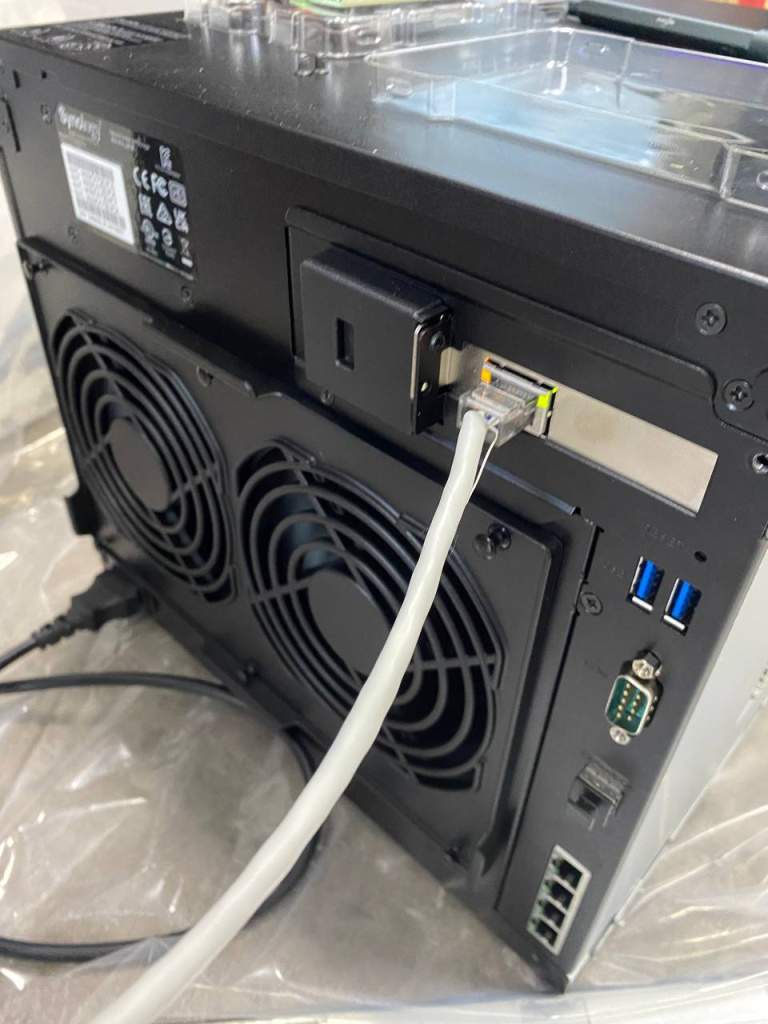

- Подключите DS2422+ к электросети и сетевому оборудованию (при необходимости — через карту E10G18-T1).

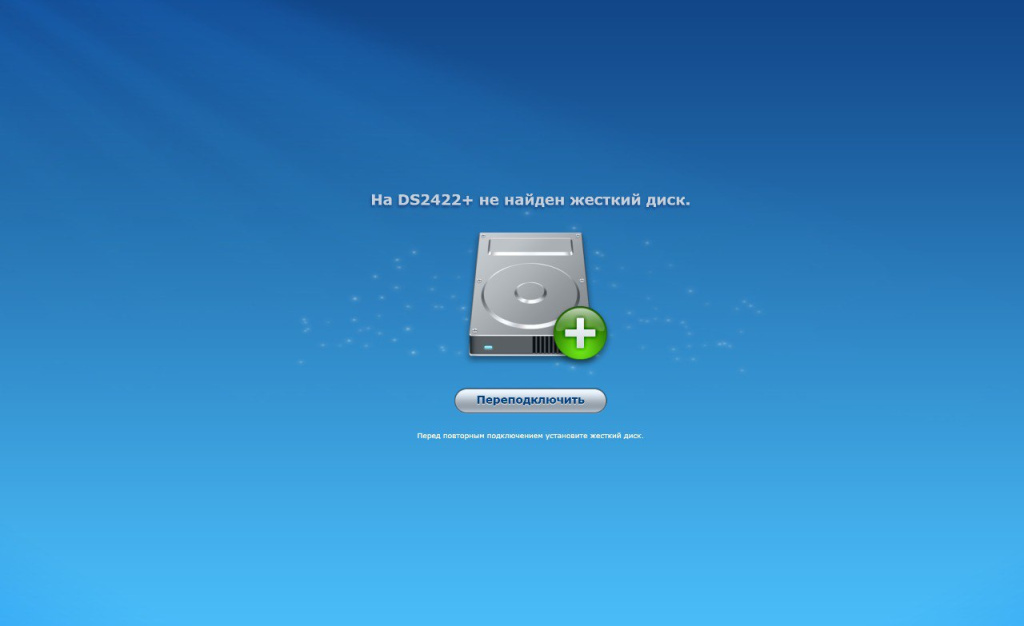

- Нажмите кнопку питания, чтобы включить устройство.
- Дождитесь завершения процесса загрузки.
Этап 6: Настройка системы хранения

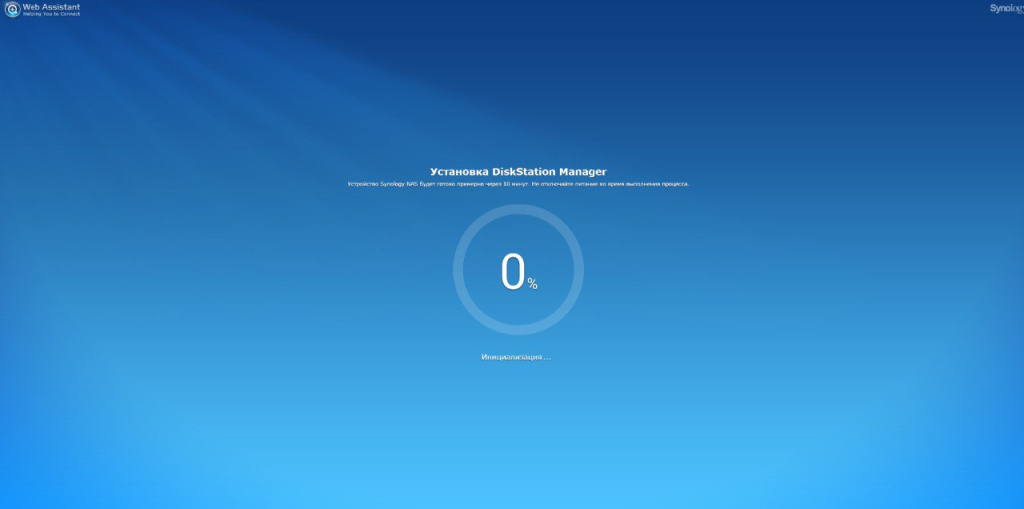

- Откройте веб-интерфейс Synology DiskStation Manager (DSM).
- Перейдите в раздел Storage Manager и создайте Storage Pool:
- Выберите все 12 установленных дисков.
- Настройте тип RAID: рекомендуем RAID 6 для максимальной надежности.
- Подтвердите создание пула.
- Создайте том:
- Выберите созданный Storage Pool.
- Настройте файловую систему (рекомендуется Btrfs).
- Подтвердите параметры.
Этап 7: Настройка сети
- Перейдите в раздел Control Panel → Network.
- Настройте 10GbE-соединение через установленную карту E10G18-T1.
- Задайте статический IP-адрес для удобства доступа.
Фото: Интерфейс настроек сети в DSM.
Заключение
Synology DS2422+ — это универсальное устройство, способное обеспечить высокую производительность и надежность для хранения данных. Установка дополнительных компонентов, таких как оперативная память, карта расширения и жесткие диски, позволяет адаптировать систему под ваши нужды. Следуя этому гайду, вы получите мощный NAS, готовый к использованию.
Если что-то осталось неясно или у вас возникли вопросы по сборке и настройке Synology DS2422+, вы можете скачать подробную PDF-инструкцию. В ней вы найдёте пошаговые рекомендации, схемы и полезные советы.
